Un disjoncteur différentiel protège votre installation et les personnes. Il coupe instantanément en cas de fuite de courant (contact indirect, isolation défaillante) tout en assurant la protection contre les surintensités (surcharge, court-circuit). Bien le choisir, c’est réduire les risques d’électrisation, d’incendie et de pannes répétitives.
Un disjoncteur différentiel est un appareil 2-en-1 qui combine :
une fonction différentielle : mesure l’écart entre courant entrant et sortant ; s’il dépasse un seuil (ex. 30 mA), il déclenche pour protéger les personnes ;
une fonction disjoncteur : coupe en cas de surcharge ou court-circuit pour protéger les circuits et équipements.
À ne pas confondre avec :
Interrupteur différentiel (ID) : protège les personnes uniquement (pas de protection magnétothermique) ;
Disjoncteur modulaire : protège contre les surintensités uniquement (pas de différentiel).
| Appareil | Protège les personnes (fuites) | Protège les circuits (surcharge / court-circuit) | Usage typique |
|---|---|---|---|
| Disjoncteur différentiel (RCBO) | Oui | Oui | Protection individuelle d’un circuit sensible (lave-linge, SDB, extérieurs…) |
| Interrupteur différentiel (RCD/RCCB) | Oui | Non | Protection de rangée ; on ajoute des disjoncteurs divisionnaires en aval |
| Disjoncteur divisionnaire (MCB) | Non | Oui | Protection d’un seul circuit quand un ID amont couvre la partie différentielle |
30 mA : référence pour l’habitat, protège les personnes ; à utiliser sur les circuits prises, SDB, cuisine, extérieurs, etc.
>30 mA (100/300 mA) : plutôt en amont/tertiaire, pour la protection incendie (ne remplace pas les 30 mA des circuits d’usage).
Type AC : charges classiques (chauffage résistif, éclairage, prises standard).
Type A : charges électroniques générant du courant continu lissé (plaques à induction, lave-linge, bornes simples, variateurs).
Type F (renforcé) : moteurs/électroniques variés, lave-linge haut de gamme, climatiseurs inverter.
Type B : variateurs/convertisseurs complexes, bornes de recharge VE, onduleurs PV (pro usages spécifiques).
Bon réflexe : Type A pour cuisine/électroménager moderne ; Type AC pour circuits simples ; Type B uniquement si l’appareil l’exige.
Calibre (ampérage) : dimensionnez selon le circuit et la section des conducteurs (exemples usuels : 10/16 A éclairage, 16/20 A prises, 20/32 A appareils dédiés).
Courbe (C la plupart du temps) : adaptée aux démarrages usuels des charges domestiques.
Monophasé : 1P+N (phase + neutre) le plus courant en résidentiel.
Vérifiez la marque, la hauteur de bornes, le nombre de modules et l’espace disponible dans votre coffret pour un montage propre.
Le disjoncteur différentiel se place sur le rail DIN de la rangée desservant le circuit concerné, en aval du dispositif de coupure générale. Il protège un seul circuit (prise dédiée, lave-linge, chauffe-eau, extérieur, etc.) : c’est idéal pour isoler les défauts et éviter qu’une fuite fasse tomber toute la rangée.
Couper l’alimentation générale et vérifier l’absence de tension.
Repérer le circuit à protéger et sa section de câble.
Clipser le disjoncteur différentiel sur le rail DIN ; raccorder amont (alimentation) et aval (circuit).
Serrer au couple recommandé ; organiser les conducteurs (peignes, borniers).

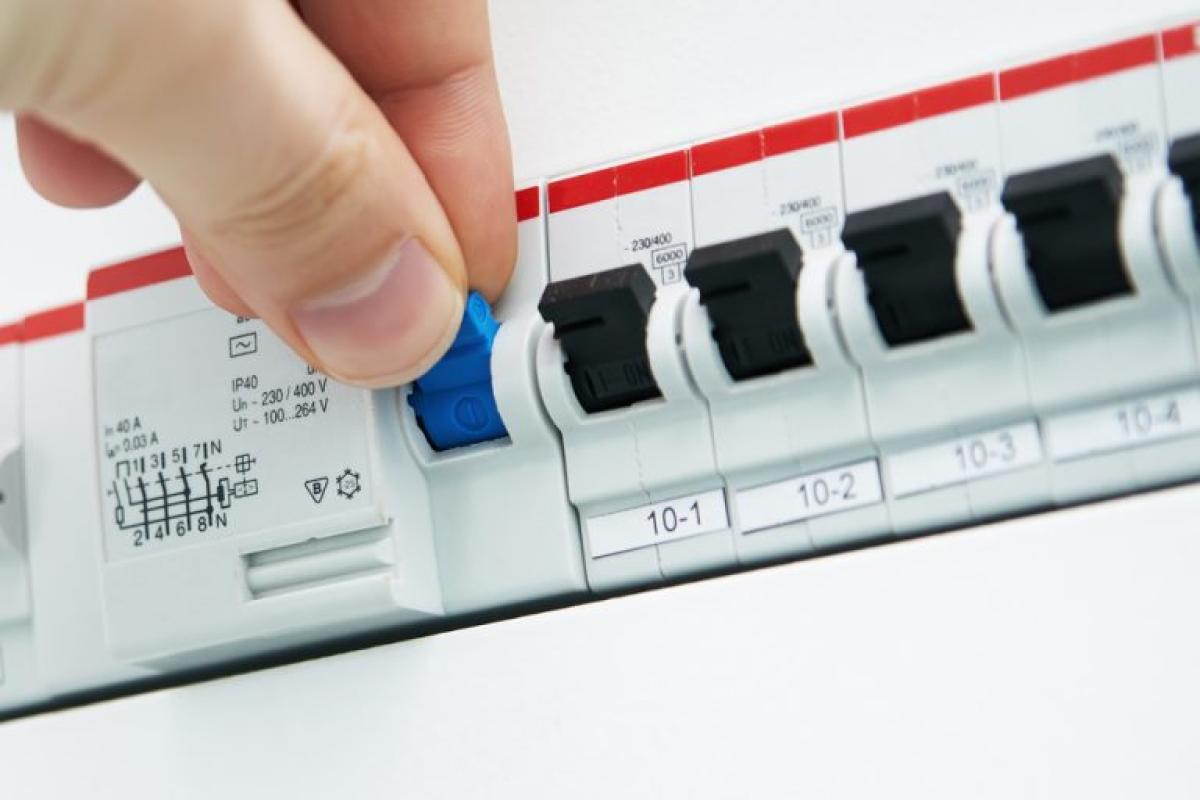

Réarmer et tester : appuyez sur le bouton TEST (mensuellement par la suite).
Sécurité : le bouton TEST doit déclencher. Si ce n’est pas le cas, faites contrôler l’appareil.
Mauvais type (AC au lieu de A pour une plaque à induction) ⇒ déclenchements intempestifs.
Calibre inadapté à la section de câble ⇒ risque de chauffe ou de déclenchements.
Trop de circuits sous un seul ID amont ⇒ une fuite coupe « toute la maison ».
Absence de test régulier ⇒ appareil potentiellement inopérant le jour J.
Mélange de marques/peignes incompatibles ⇒ contacts médiocres, échauffements.
Test mensuel : bouton TEST.
Déclenchements répétés : suspectez un appareil défectueux (résistance, moteur, alimentation à découpage), de l’humidité (SDB, extérieur) ou un câblage abîmé.
Nuisances cumulées : répartissez les circuits sensibles sur plusieurs différentiels (ou installez des disjoncteurs différentiels dédiés).
